在云计算的大时代，大型客户都有业务全球拓展的需求，考虑到成本，时间因素，一般都是选择云计算，现在云计算提供商有很多，客户在采取多云方案时，最头疼的就是国外和国内数据中心访问的时延与稳定性问题。最近就碰到一个案例，客户国内用了阿里云，现在考虑业务出海，将业务扩展到东南亚去（走出国门赚钱都是应该赞一下的），客户很担心海外公有云中心和国内阿里云的连接速度问题。本着为客户负责的态度，赶紧找了超给力的小伙伴浙大网新和线路供应商一起来做个测试，耳听为虚，眼见为实。

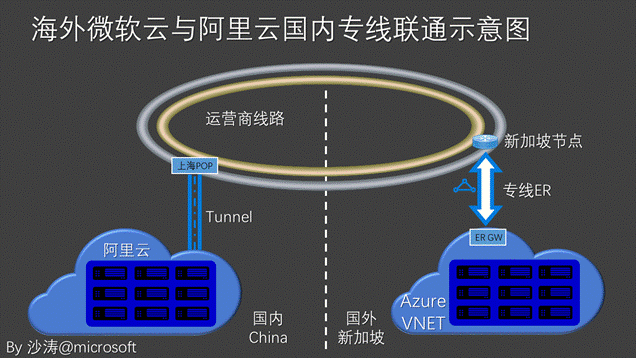

测试的拓扑如下图：
具体的步骤是：
- 在Azure门户（ARM Portal）中设置专线（Azure中英文术语叫Express Route），将线路密钥给到线路运营商；
- 运营商得到密钥后开通专线物理线路；
- 双方设置私有对等参数，开通路由连接；
- 在Azure创建VNET和VNET 网关，将Vnet关联到专线上；
- 在阿里云上创建虚机并建立Tunnel；
- 最终测试与结果
第一步，配置EXPRESSROUTE：

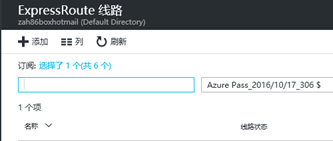

New portal下导航至ExpressRoute线路配置页面：

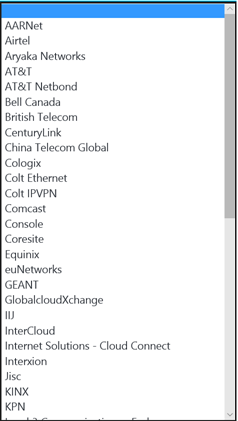

在线路选择中，发现海外Azure的线路供应商好多好多，

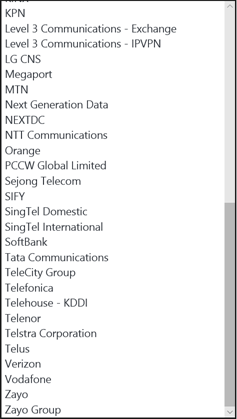

我赶紧回国内看一眼：
真清爽，有且只有一个选择，不用为选择而困惑了，资本主义太笨了，这么赚钱的生意让这么多家做还怎么赚钱啊，这是是题外话，感慨完我们继续。

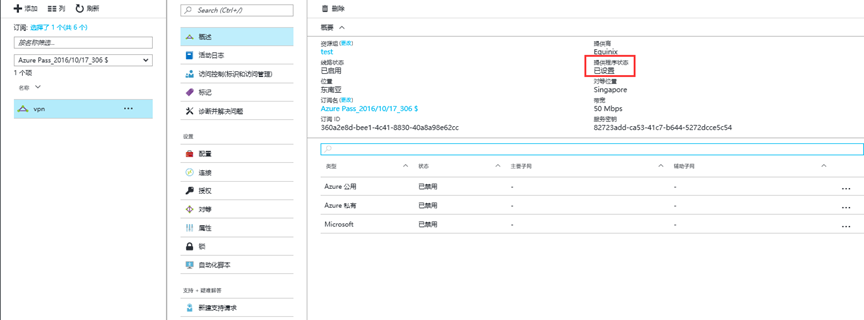

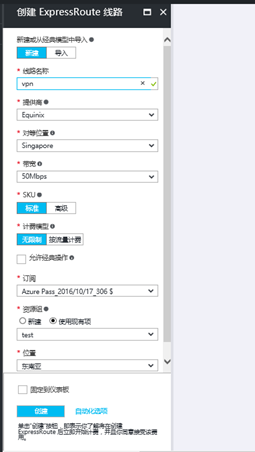

完成后截图如下：

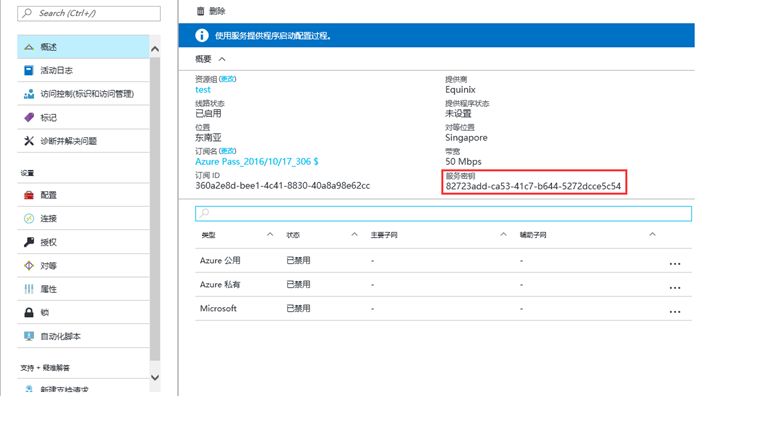

创建完成后，提供程序状态为未设置。将服务密钥提供给线路服务商，等待线路服务商开通线路。开通线路后，程序提供状态会自动变成已设置。

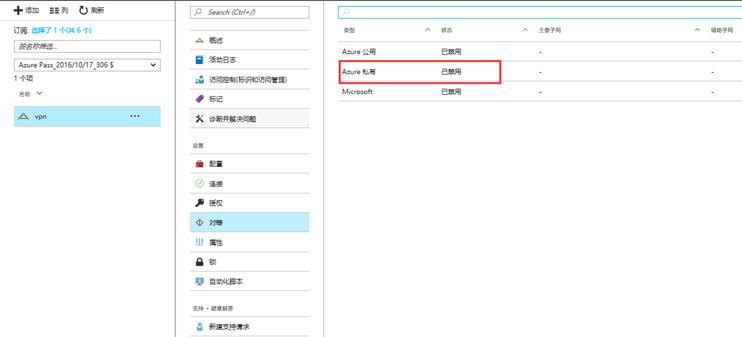

未开通前对等配置界面Azure 私有显示为已禁用，点击进去会看到全灰色，不可配置.
第二步，线路提供商开通线路
第三步，设置Azure私有对等的参数，

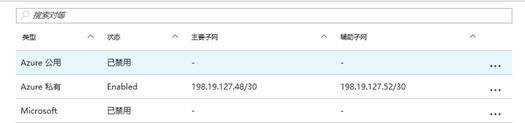

等待提供程序状态变为已设置后，可配置私有对等网络。

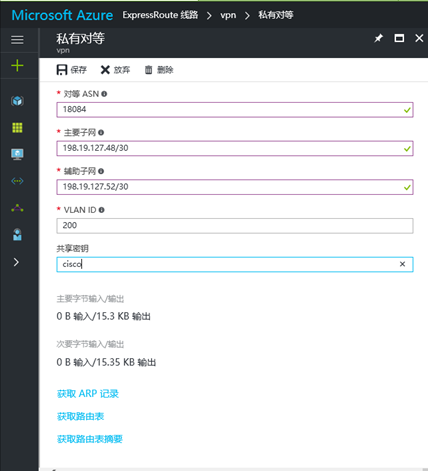

参数说明：
对等 ASN:
Microsoft Azure 使用 AS 12076 进行 Azure 公共和Azure 专用，保留了 AS 65515-65520 供内部使用。此处和线路提供商商定ASN 设为18084；
主要子网 & 辅助子网:
Azure 专用对等互连的 IP 地址：
可以使用专用 IP 地址或公共 IP 地址来配置对等互连。用于配置路由的地址范围不得与用于在 Azure 中创建虚拟网络或您的本地网络的地址范围重叠。
第一个 /30 子网用于主链路，第二个 /30 子网用于辅助链路。
对于每个 /30 子网，在路由器上使用 /30 子网的第一个 IP 地址。Microsoft 使用 /30 子网的第二个 IP 地址来设置 BGP 会话。
只有设置了两个 BGP 会话，Azure的可用性 SLA 才有效。
专用对等互连示例：
如果你选择使用 a.b.c.d/29 来设置对等互连，它将拆分成两个 /30 子网。在以下示例中，我们可以了解 a.b.c.d/29 子网的用法。
a.b.c.d/29 拆分成 a.b.c.d/30 和 a.b.c.d+4/30 并通过预配 API 一路传递到 Windows Azure。使用 a.b.c.d+1 作为主要 PE 的 VRF IP，而 Windows Azure 将使用 a.b.c.d+2 作为主要 MSEE 的 VRF IP。使用 a.b.c.d+5 作为辅助 PE 的 VRF IP，而 Windows Azure 将使用 a.b.c.d+6 作为辅助 MSEE 的 VRF IP。
本例中，使用198.19.127.48/30和198.19.127.52/30 来设置专用对等互连。那么198.19.127.48将分配给 link1（线路提供商使用 198.19.127.49，而 Windows Azure 使用198.19.127.50）。
备份线路使用198.19.127.52/30 ，线路提供商使用 198.19.127.53，Windows Azure 使用 198.19.127.54）。
VLAN ID:
VLAN ID是客户自定义的intExpressRoutenal VLAN（C-tag）。不同的客户可以使用相同的VLAN ID（C-tag），对于IXP来说，会有一个唯一的S-tag进行标记，不需要客户配置网络底层的S-tag。可以使用1至4094之间的数字配置VLAN ID：
Azure 私有（专用对等互连）:
可以通过专用对等域来连接虚拟网络内部署的 Azure 计算服务（即虚拟机 (IaaS) 和云服务 (PaaS)）。专用对等域被视为进入 Microsoft Azure 的核心网络的受信任扩展。可以在核心网络和 Azure 虚拟网络 (VNet) 之间设置双向连接。这样，你便可以使用专用 IP 地址直接连接到虚拟机和云服务。可以将多个虚拟网络连接到专用对等域。
Azure公用（公共对等互连）:
Azure 存储空间、SQL 数据库和 Web 应用等服务是使用公共 IP 地址提供的。你可以通过公共对等路由域私下连接到公共 IP 地址（包括云服务的 VIP）上托管的服务。可以将公共对等域连接到外围网络，并从 WAN 连接到公共 IP 地址上的所有 Azure 服务，而无需通过 IntExpressRoutenet 连接。启用公共对等互连后，您将能够连接到所有 Azure 服务。
第四步，新建VNET和网关，并将其关联至专线

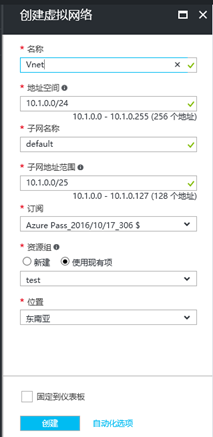

New portal下导航到”虚拟网络”页面，点击”添加”，新建虚拟网络Vnet，定义Azure虚拟网络的名称、地址空间（不要和对端网络的虚拟网络地址空间重叠）、子网名称及子网地址范围（不要和地址空间相同，需要保留一部分留给后续的虚拟网络网关子网使用）等设置。

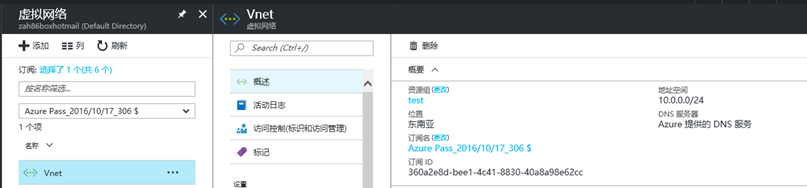

创建成功后，截图如下：

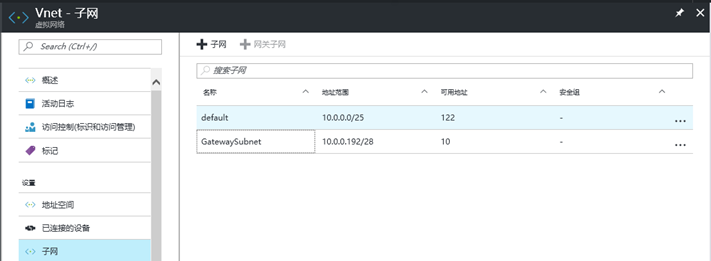

添加网关子网：
新建虚拟网络网关：

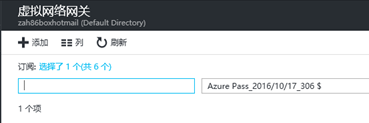

New portal下导航至”虚拟网络网关”页面，点击”添加“，为刚刚创建的VNET创建网关：

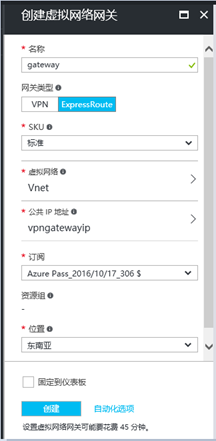

为VNET新建网关，点击OK和Create：

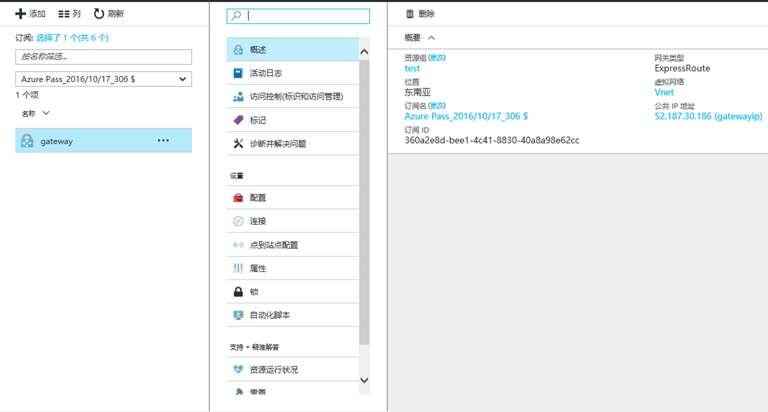

网关创建好后，截图如下：
创建VNET到EXPRESSROUTE线路的Link：

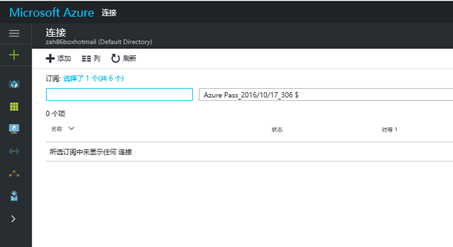

New portal连接页面，点击”添加”：

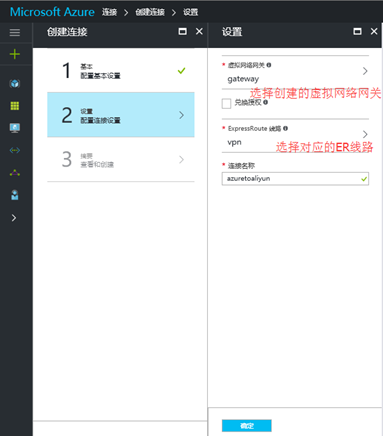

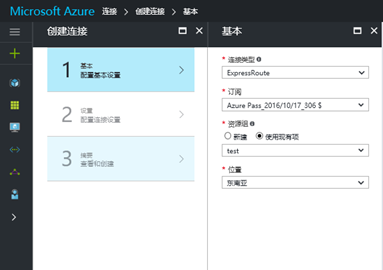

新建new portal下VNET到EXPRESSROUTE线路的连接：
点击”确定”：

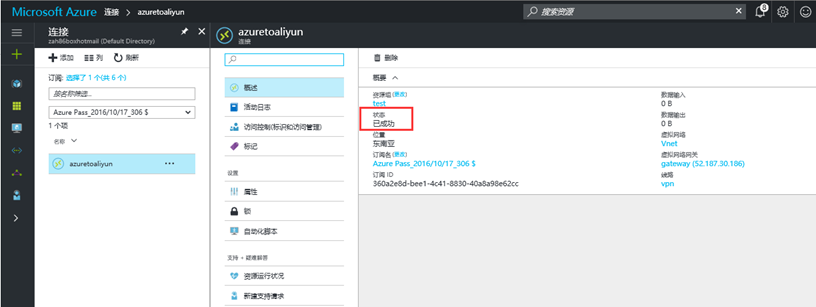

创建成功后如图示：
第五步，配置阿里云到线路运营商的Tunnel及路由配置
阿里的机房在杭州，线路运营商的POP点在上海，本次配置阿里云到线路运营商的连接，过程如下：
在阿里云的linux虚机上配置Tunnel：

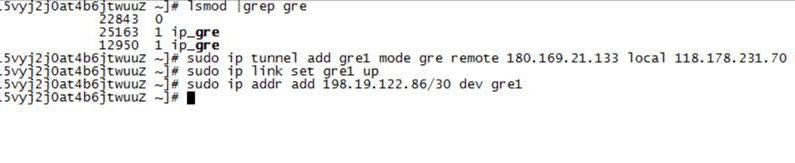

sudo ip tunnel add gre1 mode gre remote 180.169.21.133 local 118.178.231.70 ttl 255
sudo ip link set gre1 up
sudo ip addr add 198.19.122.86/30 dev gre1
然后在阿里云虚拟机上添加如下路由：
route add -net 10.0.0.0 netmask 255.255.255.0 gw 198.19.122.85
第六步，测试
从测试结果看网络连接是比较稳定的，ping时延保持在90ms以下，考虑到是从新加坡到国内阿里机房，跨越Great Wall，最后一段还是走的VPN，这个结果还是非常理想的。

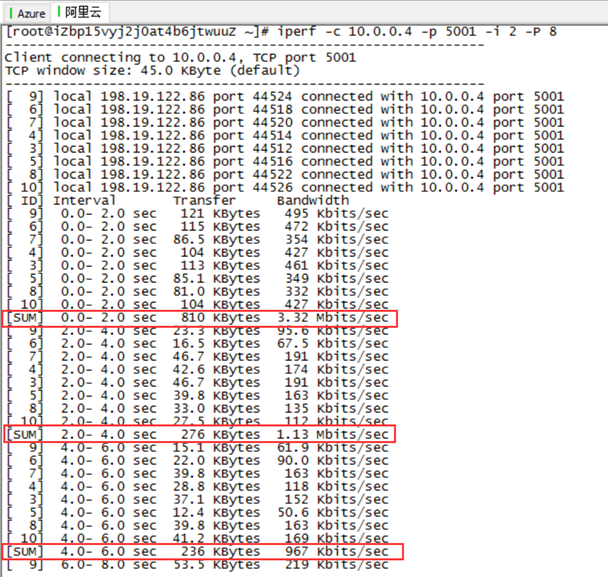

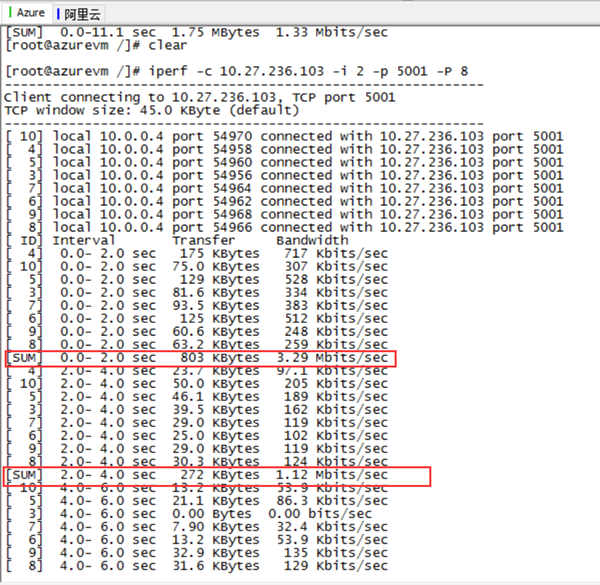

另外本次测试使用的是1M专线，使用iperf测试，tcp带宽也保持在1Mbits /sec，效果非常好。

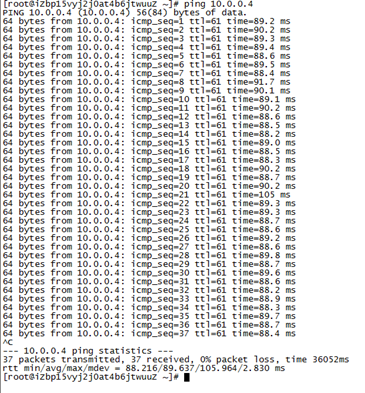

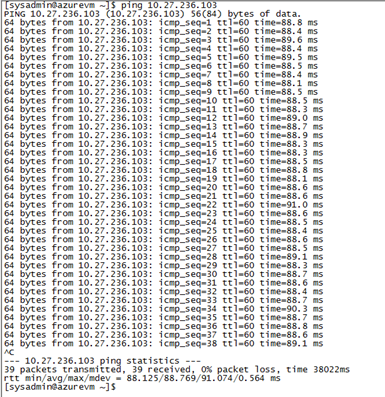

使用ping命令进行稳定性时延测试结果：
阿里云上的centos虚拟机默认已经安装好iperf，Azure上虚拟机需要安装iperf。
首先运行yum install epel-release安装Fedora 社区提供的第三方源。
然后运行yum install iperf即可安装iperf工具。
最后总结：
通过专线+VPN方式连通了新加坡微软Azure机房和中国国内的阿里云机房，时延在80-90ms，带宽稳定，非常满意，很多想出海的客户选择海外Azure有多了一个理由，提供了国内外多云架构的新思路，为了避免打广告嫌疑，就不说线路供应商名称了，有兴趣的话可以发邮件saltosha#microsoft.com。
