Docker 1.12网络模型初探

Docker 1.12中将swarm内置到了Docker Engine中，网络部分也发生了一些改进，本文中将深入探讨Docker 1.12中swarm模式下的网络模型。

以下为译文：

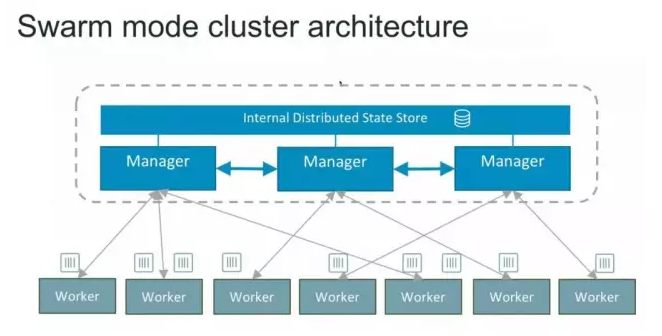

首先来了解下Swarm模式下的集群架构。如下图所示，这是一个典型的master-slave的架构。每个节点都是运行着Docker Engine的Docker主机。一些节点有更高的权限，被称为Manager。下面绿色的节点是worker节点，接收来自manager组的任务指示。

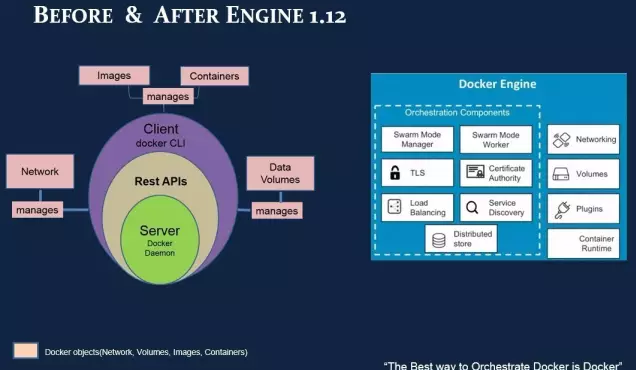

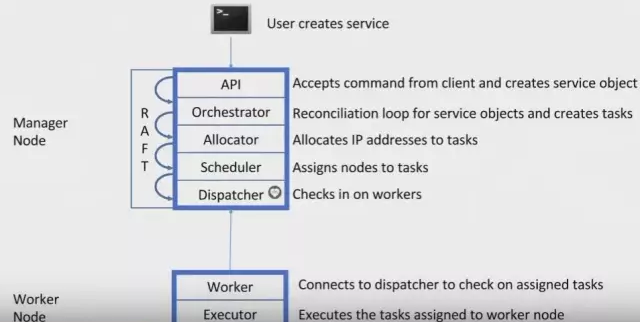

下图展示了Docker Engine的swarm模式下节点是如何工作的：

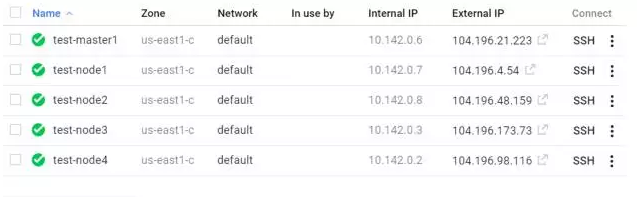

如下图所示，我创建了一个有5个节点的swarm集群测试环境。

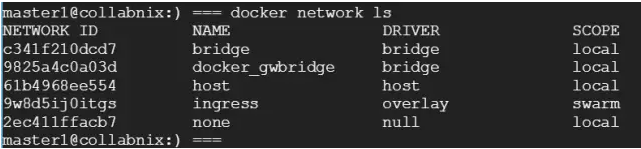

如果SSH到test-master1的话，可以看到默认的网络拓扑：

每个容器都有一个IP地址，有三种overlay的网络模式：

1. Ingress
2. docker_gwbridge
3. user-defined overlay

Ingress Networking

Swarm manager使用ingress负载均衡，将需要对外可用的服务暴露给swarm。Swarm manager可以自动给这个服务分配一个PublishedPort ，或者你可以为这个服务配置一个在30000-32767之内的PublishedPort 。实际上，集群内的ingress网络是基于节点端口模式的，每个服务被分配到集群内预留的30000-32000之间的端口。集群内的每个监听这个端口的节点，都可以为那个服务路由流量。这与一个特定的worker节点上运行的服务无关。特别要注意的是，只有那些暴露端口的服务才需要ingress网络，不对外暴露端口的后端服务，其对应的容器也不会被加到ingress网络中。

外部组件，比如云负载均衡器，可以访问集群中的任意节点，不管这个节点是否运行着服务中的任务。Swarm集群中的所有节点都通过ingress连接到运行的任务实例。因此，ingress遵循节点网络模式，同一个服务在集群的每个节点上都有相同的端口。

docker_gwbridge

『default_gwbridge』网络只能用在非内部的网络环境下，内部的网络可以加上『-internal』的选项。连接到多主机网络的容器会自动连接到docker_gwbridge网络。这种网络模式让容器可以和集群外产生外部连接，并且在每个worker节点上创建。Docker Engine提供了多种灵活的网络模式，既可以手动创建docker_gwbridge，也可以让daemon自动创建。除非你需要一个在指定子网的docker_gwbridge，可以用以下方式创建：

$docker network create –subnet={Your prefered subnet } -o com.docker.network.bridge.enable_icc=false -o com.docker.network.bridge.name=docker_gwbridge docker_gwbridge.

User-defined Overlay

这是用户指定的容器的overlay网络模式。在下面的例子中，我们会叫它mynet。一个容器可以在多个user-defined overlay网络中。

理论知识介绍得差不多了，下面我们来实践一下：

如下，这个swarm集群中有3个节点，其中1个是master节点，2个是worker节点。

通过下面的代码创建了一个user-defined overlay：

$ sudo docker network create -d overlay mynet

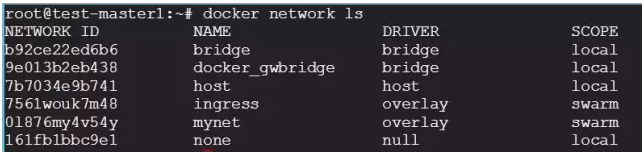

可以在swarm模式下看到新的overlay网络列表，如下：

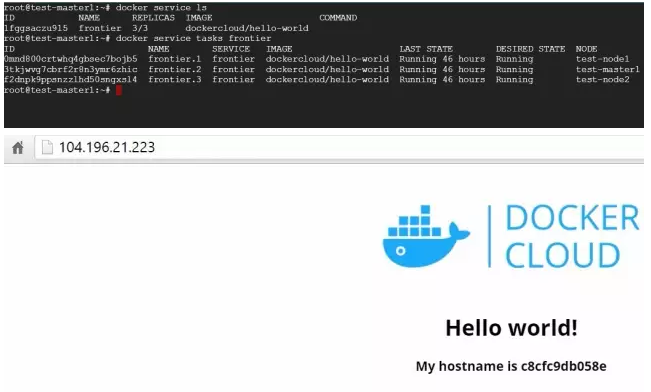

有一个名为『frontier』的服务，服务中的3个任务分别运行在node 1，node 2和master1上，如下：

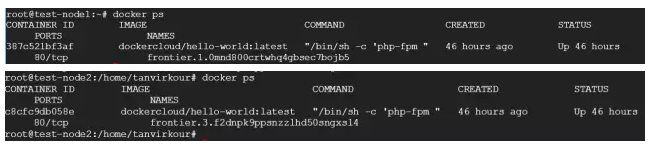

可以分别查看在node-1和node-2下的容器：

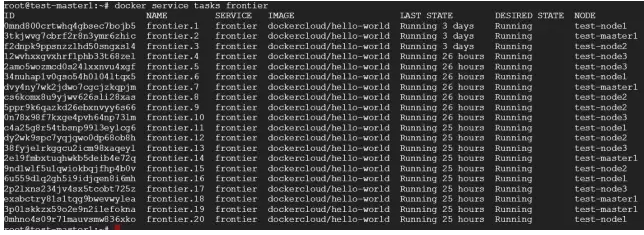

同时，我添加了一个新的Node-3，并将其扩展到10个：

现在我们可以看到这些容器在swarm集群内被扩展了。

为了看下overlay网络是如何工作的，我们以第4个节点为目标，并将其加到swarm集群中。

现在节点列表更新如下：

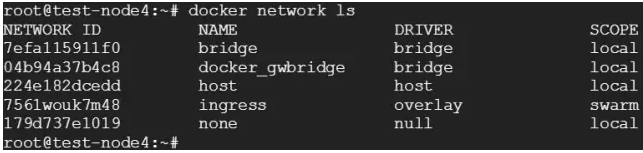

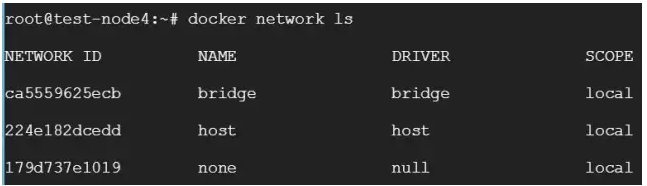

向swarm集群中添加节点时，mynet的overlay网络并不会自动更新：

只有新任务被分配时，overlay网络才会被影响，而且是按需的。

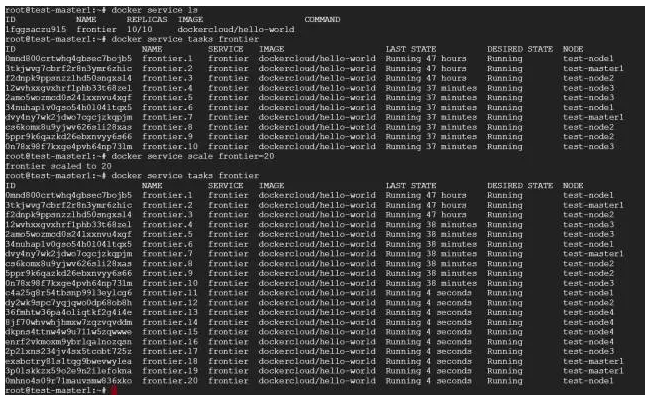

下面我们扩展旧的服务，看下node-4网络布局是否会被mynet网络影响。之前我们有10个副本在运行，分别运行在master1，node1，node2和node4上，一旦我们扩展到20个实例，swarm集群的engine会跨所有节点进行扩展：

现在node-4的网络拓扑如下：

以，一旦新的任务被指定给这个节点，Overlay网络就会被按需创建。

Self-Healing

Swarm节点是自组织（self-organizing）和自修复（self-healing）的，什么意思？只要有节点或容器宕掉，swarm engine就会尝试修复，下面我们来具体看一下。

经过上面的操作之后，我们有以下几个节点：

• Master-1上运行着4个任务；
• Node-1上运行着4个任务；
• Node-2上运行着4个任务；
• Node-3上运行着4个任务；
• Node-4上运行着4个实例；

现在我们让node-4上的容器都宕掉。

一旦node-4上所有容器停止，Docker就会试图在相同的节点上启动4个不同ID的容器。

这就是Docker Swarm Engine的self-healing功能。

Self-Organizing

现在我们让node-4整个宕掉，node-4上的容器会自动在其它节点上启动。

• Master-1上运行着5个任务；
• Node-1上运行着5个任务；
• Node-2上运行着5个任务；
• Node-3上运行着4个任务；

Docker自动将原node-4上的容器分配给了其它节点。

Global Services

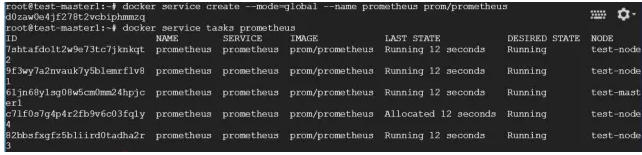

这个选项让服务可以运行在所有的节点上，你可以在创建服务的时候，加上-mode-global的选项，开启这项功能：

Constraints

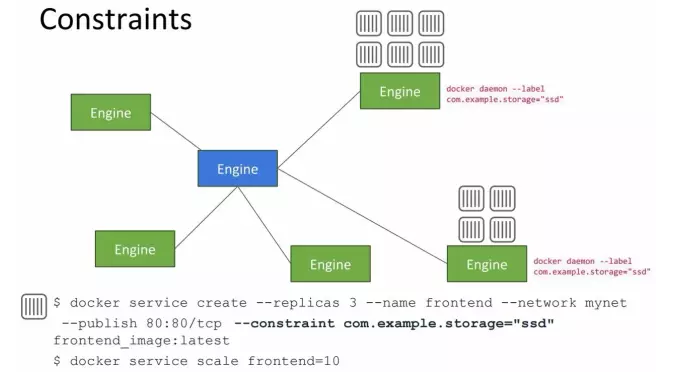

有些情况下，你会想要某些工作负载分离出来，运行在特定的节点上。比如在DockerCon上的演讲中，展示了contraints的用法：

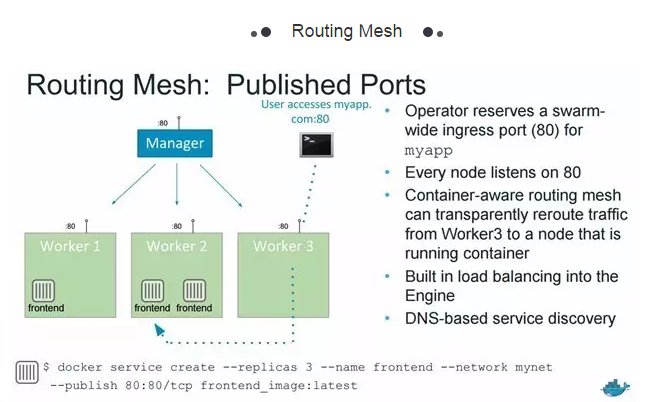

假设在myapp:80服务上，有1个manager节点和3个worker节点。当有人想要通过暴露的端口访问myapp:80的时候，运气好的话，会被外部的负载均衡器引流到worker-2，因为worker-2有2个前端容器的副本，随时都可以提供服务；但如果不幸访问myapp:80的请求，被重定向到了没有容器副本的worker-3，就是Routing Mesh技术发挥作用的时候了。worker-3上没有容器的副本，Docker Swarm Engine就会将流量重新路由到有足够副本的worker-2上提供服务。外部的负载均衡器不需要知道容器在哪里运行。Routing Mesh是自动完成这一系列动作的。

总之，容器感知的Routing Mesh就是将流量从node-3重新路由到运行着容器的node-2。Docker Engine在集群内部分配端口，并将端口对应到服务的容器，Routing Mesh会通过为swarm中每个节点暴露一个端口，来保证流量被引到正确的容器上。



原文链接：http://collabnix.com/archives/1391

周小璐 译

原文出处：灵雀云
