什么样的机房适合用数据中心微模块?

运维派隶属马哥教育旗下专业运维社区,是国内成立最早的IT运维技术社区,欢迎关注公众号:yunweipai
领取学习更多免费Linux云计算、Python、Docker、K8s教程关注公众号:马哥linux运维

为解决用户不断变化的业务需求与低投资、高回报之间的矛盾,满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求,有效地提高数据中心的工作效率,控制投资成本,满足300m2以下数据机房快速部署的需求,才推出模块化数据中心机房。

模块化数据中心是一套完整的数据中心解决方案,集机柜、配电、制冷、监控、综合布线、消防等系统于一体,实现了供电、制冷和管理组件的无缝集成。使模块化数据中心实现智能、高效的运行,让客户花费最少的投资,获得更多的收益,从而降低运营费用。

数据中心微模块

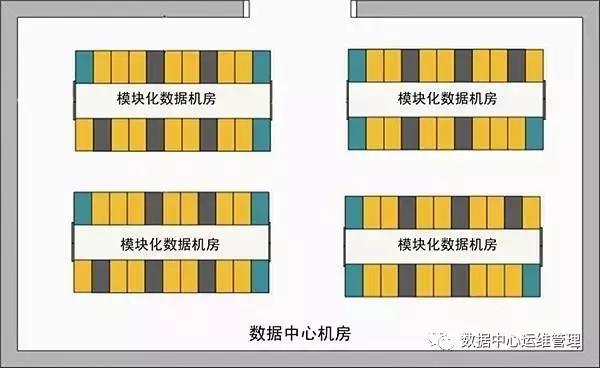

模块化数据中心主要应用于数据中心机房内,数据中心机房组成如图1-1所示。模块化数据中心的总体布局如图1-2所示。

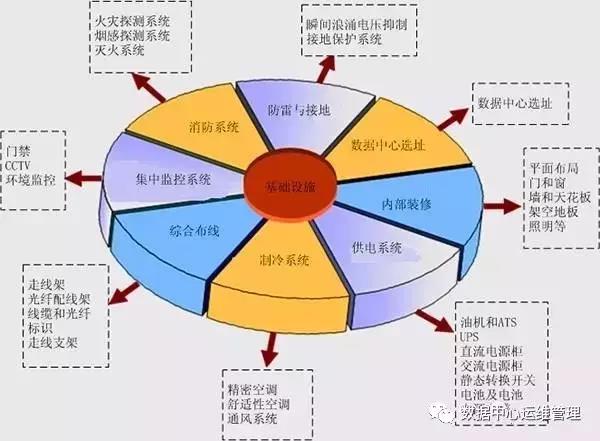

图1-1 数据中心机房组成示意图

数据中心微模块

图1-2 模块化数据中心总体布局图

数据中心微模块

产品特点

快速部署

  1. 模块化数据中心在规划、设计时严格遵循国际标准,采用模块化设计,集成度高,易于安装。
  2. 模块化数据中心在出厂前完成机柜的预安装,现场只需接通机柜外部电源,固定机柜等简单操作后即可使用。
  3. 模块化数据中心采用空调水平送风,无须安装架空地板。

安全可靠

  1. 模块化数据中心遵循Tier 3标准,设备安全可靠。
  2. 模块化数据中心在设计时充分考虑抵御自然灾害能力,具有可靠的电力、冷量供应,保证通讯网络的正常运行。
  3. 模块化数据中心配置完善的监控系统,可随时了解机房内的情况,提升机房的防盗能力。

灵活扩展

  1. 模块化数据中心采用模块化设计,可灵活配置,满足快速扩容。
  2. 模块化数据中心在电力供应、通信端口上预留合理的余量,可实现灵活扩容。

绿色节能

  1. 模块化数据中心采用精密送风和密封冷/热通道,降低能耗,避免冷热气流的混合。
  2. 模块化数据中心提高数据中心的能效,与传统数据中心相比,减少30%的能耗。

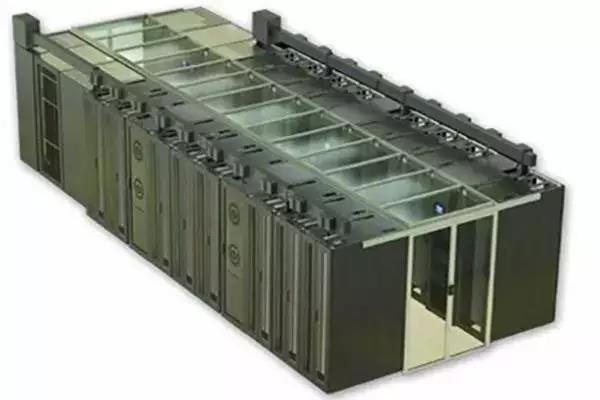

模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。

单个模块化数据中心按照最大28台机柜(包括服务器机柜、网络机柜、综合布线柜)配置。该模块(不包括UPS)占地面积为35 m2,加上模块外维护通道和给模块内空调供电的PDF柜,总占地面积不超过55 m2,模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少。模块化数据中心的组成如图1-3所示。

图1-3 模块化数据中心组成示意图

数据中心微模块

数据中心微模块

模块化数据中心最大可配置28台机柜,机柜包括服务器机柜、网络机柜和综合布线柜。

智能管理系统

智能监控系统具有集中管理功能,同时支持对监控系统的远程管理与维护,远程操作界面与本地操作界面保持一致。

  1. 监控系统主要针对模块化数据中心基础设施层各组成系统,如配电、制冷、安防及环境等系统,系统内各组成设备或部件的运行状态进行实时监控。
  2. 监控系统采用分层式架构,主要分为数据采集层、数据运算及信息处理层、智能管理平台层。
  3. 监控系统通过对模块化数据中心基础设施层内的各设备、部件、环境运行参数及相关信息的实时采集分析、运算与处理,实现对数据机房运维及业务等全方位的智能化管理,以充分实现模块化数据中心的可用性、开放性与可扩展性,并确保数据中心的安全性。

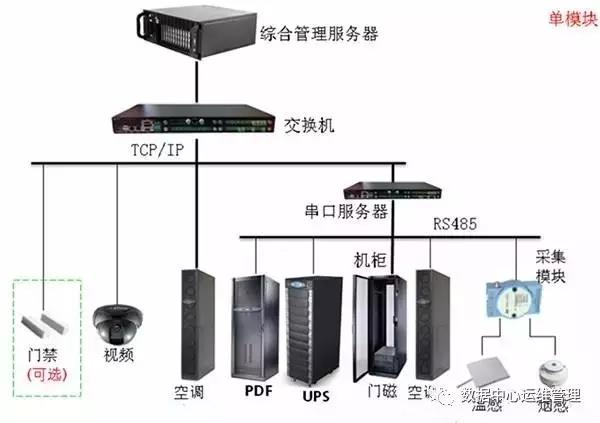

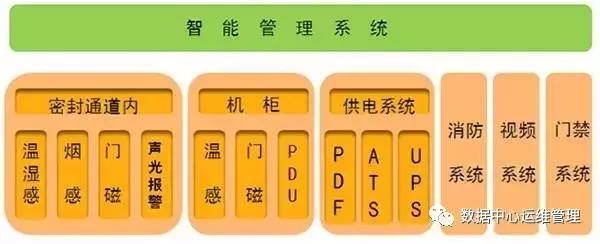

模块化数据中心的监控量做为集中监控系统中的一个组成部分,通过交换机,将信号统一上传至中心机房的服务器上。模块化数据中心的监控架构如图1-4所示。监控系统功能框图如图1-5所示。模块内监控系统架构如图1-6所示。

图1-4 模块化数据中心监控架构示意图

数据中心微模块

图1-5 监控系统功能框图

数据中心微模块

图1-6 模块内监控系统架构图

数据中心微模块

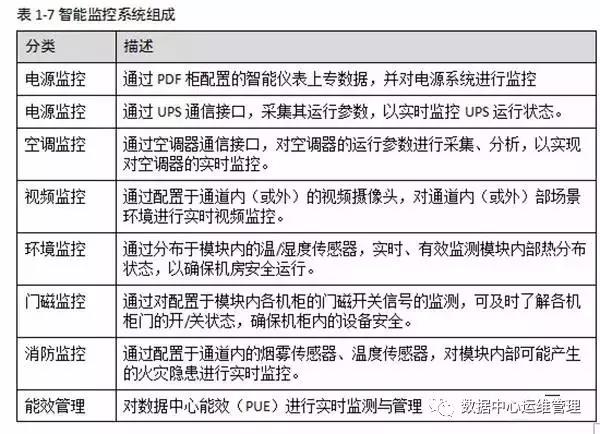

智能监控系统组成如7所示。

表1-7智能监控系统组成



数据中心微模块

数据中心微模块

能源管理

能源管理包括电源系统监控和机房能效管理。

  1. 电源系统监控:系统通过PDF、ATS、UPS及蓄电池上的智能仪表标配的RS485(或FE)接口,对机房供电系统各类电参数信息进行采集、分析,并通过人机交互界面进行实时显示。电源系统监控架构如图1-8所示。

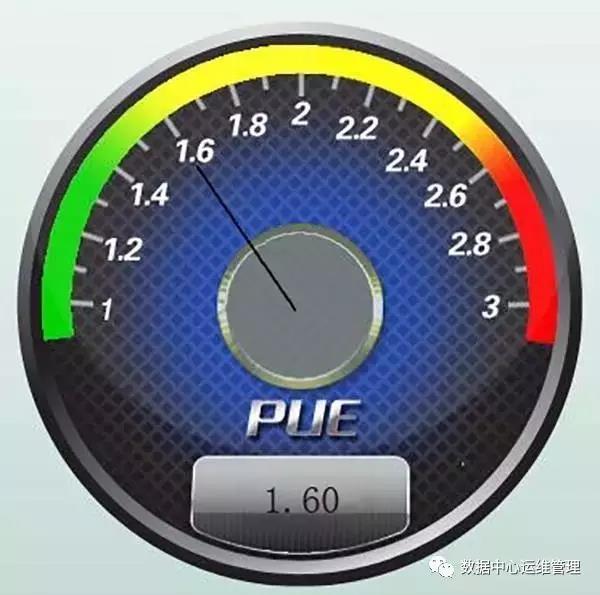

  2. 机房能效管理:能效(PUE)管理是通过对机房总用电情况及机房IT设备用电量进行实时监测,以清晰反映出机房整体及机房IT设备电量消耗分布情况。并通过这些数据进行统计分析,计算出机房PUE值。机房能效管理软件界面如图1-9所示。

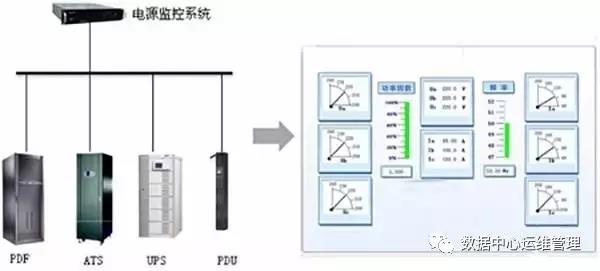

图1-8能源管理架构示意图

数据中心微模块

图1-9能效管理软件界面示意图

数据中心微模块

传统数据中心机房的局部高密部署

模块化数据中心可应用于传统数据中心机房,支持10~20个云计算高密服务器机柜的部署,支持单机柜功率密度为3kW~25kW。

模块化数据中心可提供独立的工作空间和维护空间,可解决机房局部的热点问题,实现机房的节能改造。

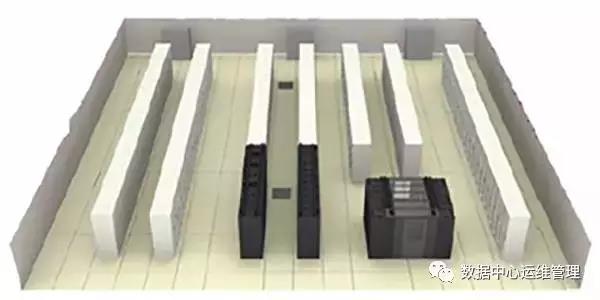

模块化数据中心应用在传统数据中心机房的场景如图2-1所示。

图2-1模块化数据中心应用场景示意图

数据中心微模块

中小型中心快速建设

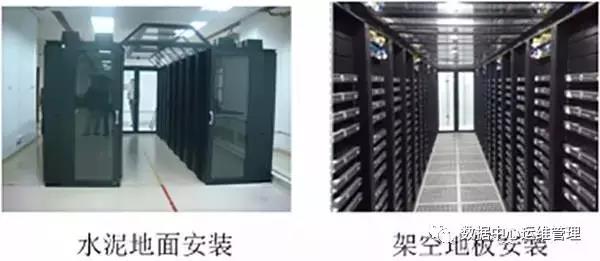

模块化数据中心可应用于面积50m2~100m2的中小型数据中心机房内,支持水泥地面安装和架空地板安装。模块化数据中心组建快速灵活,可按需部署,建设周期比传统机房缩短50%。

模块化数据中心应用在中小型机房的场景如图2-2所示。

图2-2模块化数据中心应用场景示意图

数据中心微模块

        综合以上所述:微模块机房是传统机房的又一大进步,主要采用“密闭冷通道”方案,同时也支持“密闭热通道”方案。模块化数据中心主要应用于传统数据中心机房的局部高密部署和中小型机房的快速建设。具有快速部署、安全可靠、灵活扩展和绿色节能等特点。
