小型机房怎样精细布局?

运维派隶属马哥教育旗下专业运维社区,是国内成立最早的IT运维技术社区,欢迎关注公众号:yunweipai
领取学习更多免费Linux云计算、Python、Docker、K8s教程关注公众号:马哥linux运维

今天我们来分析小型机房怎样精细布局达到有效利用空间的目的。

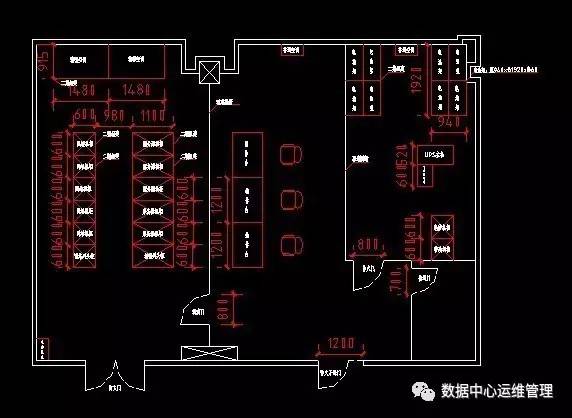

首先我们来看看原来的布局方案:

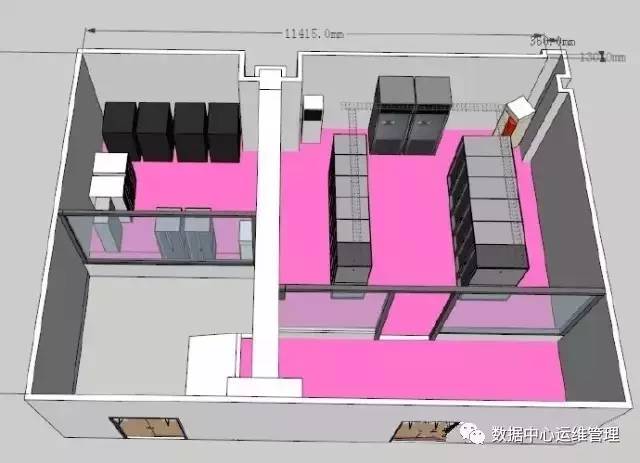

布局方案

从左到右分别是主机区、观察区、配电设备区,最右下角还设计了一个储藏区。
基本情况是:机房层高3500mm,中间承重梁下沿500mm,最低净高垂直高度3000mm,传统的建筑结构。

原先方案设定了下走线方式做弱电铺设,上走线桥架做强电铺设,即是说强电需要绕过观察区区域才能进行控制,但是在布局上配电设施又离负载隔离太远,在工作中并不好用。其他还有几点不太方便的地方:
1、没有考虑货运路径和逃生路径,这样子的布局货运路径不清晰,人员逃生路径也不清晰,需要开启的门太过多。
2、IT负载没必要做下送风空调方式送风,这个布局的情况下很容易就造成出风口地板送风不力的情况,原因是空调没有选用下沉式送风风机,且底下静压箱高度智能做到300mm,还带有线槽阻碍风向,气流组织很难均匀。
3、没有设计货运坡道,建成后的大型机电设备维护维修容易发生损坏。
4、观察区太大且位置不合适,该机房不是有人值守机房,平常无人,没必要用那么大片空间做观察区域。
5、土建上没有将分区进行隔离而是存在空隙。
通过我们多年的施工经验,在现有空间的基础上提出了另外一种布局:

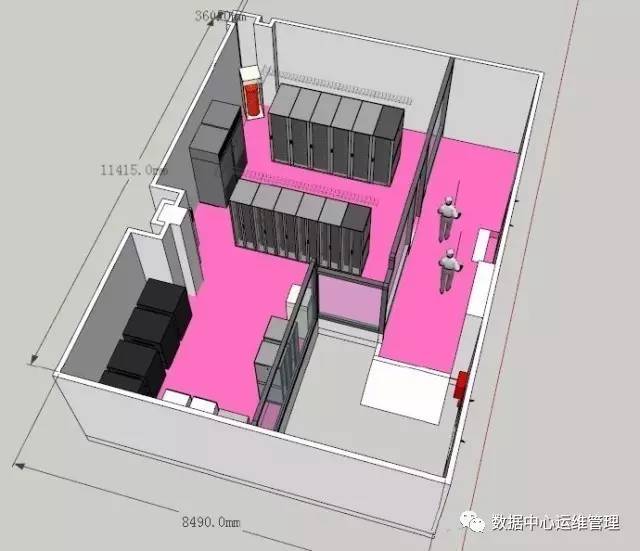

布局

1、观察准备区放置一些鞋套和拖鞋等用品,防止人员在进入机房后直接穿皮鞋进入带来粉尘,同时设置静电消除器,进入机房的人员需要摸过静电消除器方可进入机房,防止破坏电子设备。
2、设置参观货运通道,在进入机房后右手边设计了货运和参观走廊,人员在搬动机电设备时就通过准备区的坡道推上去,去到指定位置都可用设备自带的滚轮。
3、货运通道进入机房区的门用玻璃双开门,高宽为2400mm*1400mm,保证够宽够大,人员逃生及设备运输不会存在尺寸问题。
4、主机房区和电力设备之间不做隔断,方便统一维护。
5、添加了柜式新风机和换气鼓风机,和消防系统联动工作。
6、布线采用地板下走强电线槽,机柜顶上悬挂网格桥架,因为网络改动较多,而电力改动极少。
7、工作视野好,一排钢化玻璃窗能很好的带来参观体验。
8、空调采用上送风空调,添加风帽送风,冷气能毫不费力的吹向需要降温的设备。

精细布局

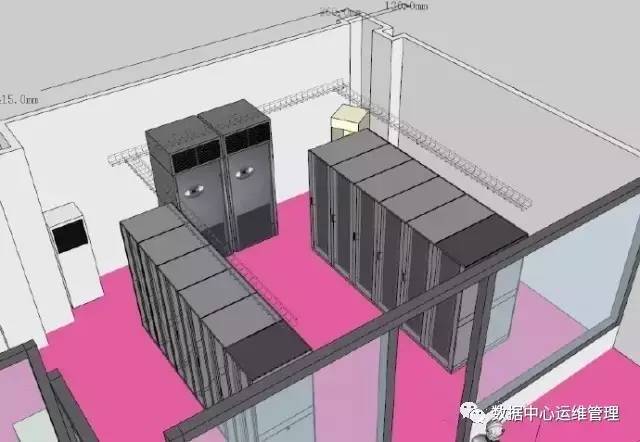

小型机房怎样精细布局?插图3

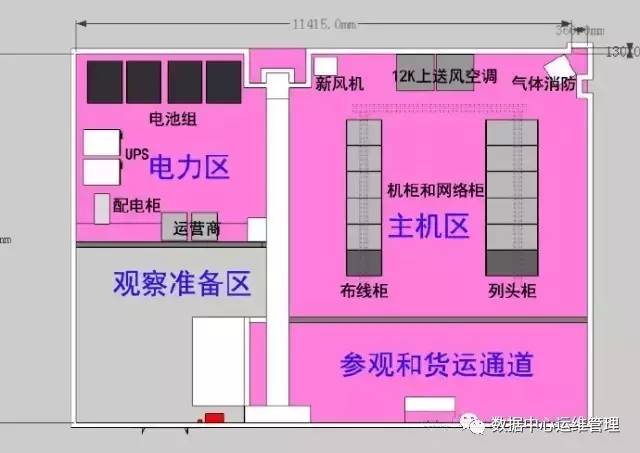

小型机房怎样精细布局?插图4

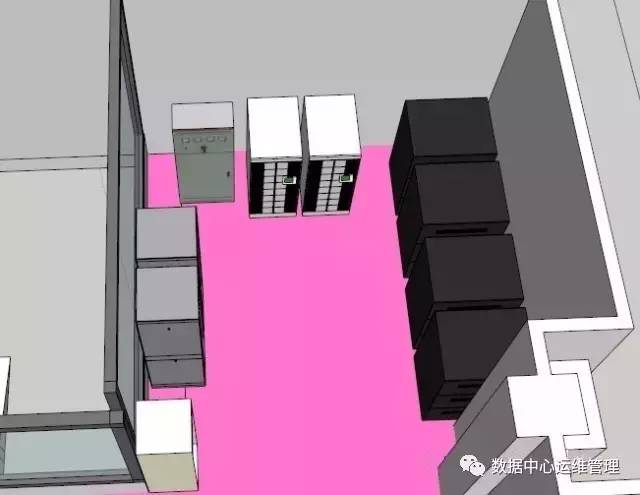

小型机房怎样精细布局?插图5

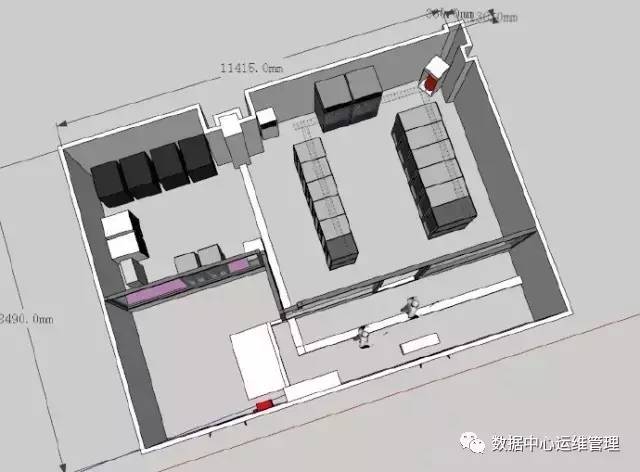

小型机房怎样精细布局?插图6

文章来自微信公众号:数据中心运维管理
