组件
组件分层和分类

顶级组件
Server,代表整个Tomcat容器,一台主机可以启动多tomcat实例,需要确保端口冲突

服务类组件
Service,组织Engine和Connector,里面只能包含一个Engine

连接器组件
Connector,有HTTP(默认端口8080/tcp)、HTTPS(默认端口8443/tcp)、AJP(默认端口8009/tcp)协议的连接器,AJP(Apache Jserv protocol)是一种基于TCP的二进制通讯协议。

容器类
Engine、Host(虚拟主机)、Context都是容器类组件,可以嵌入其它组件,内部配置如何运行应用程序。

内嵌类
可以内嵌到其他组件内,valve、logger、realm、loader、manager等。以logger举例,在不同容器组件内分别 定义。

集群类组件
listener、cluster

Tomcat内部组成

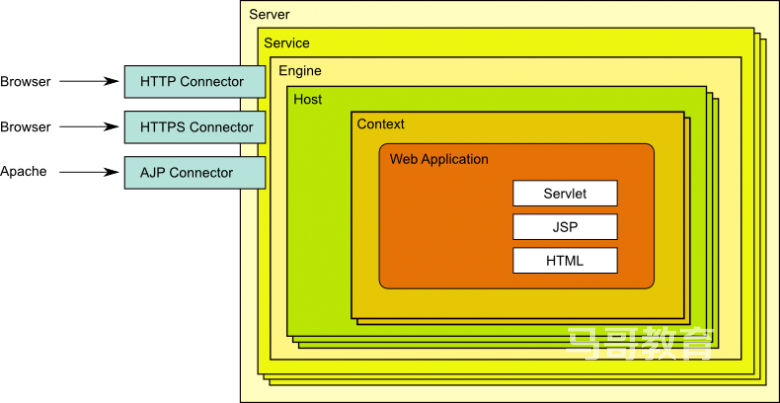

由上述组件就构成了Tomcat,如下图

tomcat组件插图

名称 说明
Server 服务器,Tomcat运行的进程实例,一个Server中可以有多个service,但通常就一个
Service 服务,用来组织Engine和Connector的关系,一个service中只有一个Engine
Connector 连接器,负责客户端的HTTP、HTTPS、AJP等协议连接。一个Connector只属于某一个Engine
Engine 即引擎,用来响应并处理用户请求。一个Engine上可以绑定多个Connector
Host 即虚拟主机
Context 应用的上下文,配置特定url路径映射和目录的映射关系:url => directory
核心组件
  • Tomcat启动一个Server进程。可以启动多个Server,但一般只启动一个
  • 创建一个Service提供服务。可以创建多个Service,但一般也只创建一个
    • 每个Service中,是Engine和其连接器Connector的关联配置
  • 可以为这个Server提供多个连接器Connector,这些Connector使用了不同的协议,绑定了不同的端口。其作用就是处理来自客户端的不同的连接请求或响应
  • Service内部还定义了Engine,引擎才是真正的处理请求的入口,其内部定义多个虚拟主机Host
    • Engine对请求头做了分析,将请求发送给相应的虚拟主机
    • 如果没有匹配,数据就发往Engine上的defaultHost缺省虚拟主机
    • Engine上的缺省虚拟主机可以修改
  • Host定义虚拟主机,虚拟主机有name名称,通过名称匹配
  • Context定义应用程序单独的路径映射和配置

范例:多个组件关系

tomcat处理请求过程

假设来自客户的请求为:http://localhost:8080/test/index.jsp

浏览器端的请求被发送到服务端端口8080,Tomcat进程监听在此端口上。通过侦听的HTTP/1.1 Connector获得此请求。
Connector把该请求交给它所在的Service的Engine来处理,并等待Engine的响应

Engine获得请求localhost:8080/test/index.jsp,匹配它所有虚拟主机Host
Engine匹配到名为localhost的Host。即使匹配不到也把请求交给该Host处理,因为该Host被定义为该Engine的默认主机
localhost Host获得请求/test/index.jsp,匹配它所拥有的所有Context
Host匹配到路径为/test的Context
path=/test的Context获得请求/index.jsp,在它的mapping table中寻找对应的servlet
Context匹配到URL PATTERN为*.jsp的servlet,对应于JspServlet类构造HttpServletRequest对象和HttpServletResponse对象,作为参数调用JspServlet的doGet或doPost方法。
Context把执行完了之后的HttpServletResponse对象返回给Host
Host把HttpServletResponse对象返回给Engine
Engine把HttpServletResponse对象返回给Connector
Connector把HttpServletResponse对象返回给浏览器端
