IP透传
web服务器中需要记录客户端的真实IP地址,用于做访问统计、安全防护、行为分析、区域排行等场景。

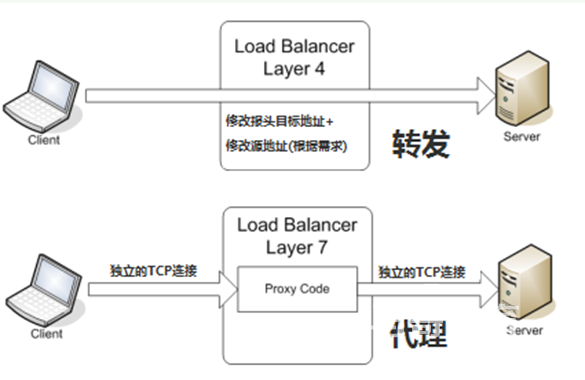

layer 4 与 layer 7
四层:IP+PORT转发
七层:协议+内容交换
四层负载
在四层负载设备中,把client发送的报文目标地址(原来是负载均衡设备的IP地址),根据均衡设备设置的选择web服务器的规则选择对应的web服务器IP地址,这样client就可以直接跟此服务器建立TCP连接并发送数据,而四层负载自身不参与建立连接,而和LVS不同,haproxy是伪四层负载均衡,因为haproxy 需要分别和前端客户端及后端服务器建立连接
七层代理
七层负载均衡服务器起了一个反向代理服务器的作用,服务器建立一次TCP连接要三次握手,而client要访问webserver要先与七层负载设备进行三次握手后建立TCP连接,把要访问的报文信息发送给七层负载均衡;然后七层负载均衡再根据设置的均衡规则选择特定的webserver,然后通过三次握手与此台webserver建立TCP连接,然后webserver把需要的数据发送给七层负载均衡设备,负载均衡设备再把数据发送给client;所以,七层负载均衡设备起到了代理服务器的作用,七层代理需要和Client和后端服务器分别建立连接

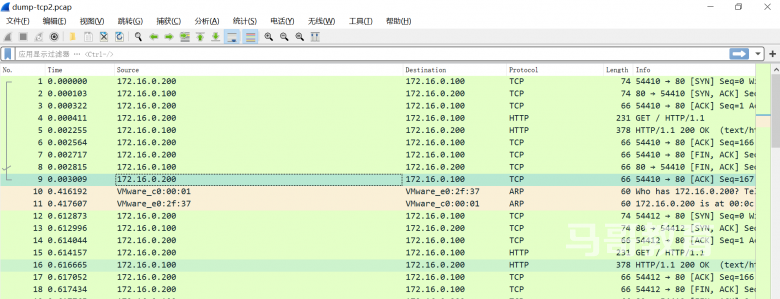

[root@haproxy ~]#tcpdump tcp -i eth0 -nn port ! 22 -w dump-tcp.pcap -v
[root@haproxy ~]#tcpdump tcp -i eth1 -nn port ! 22 -w dump-tcp2.pcap -v
四层IP透传
#haproxy 配置:
listen web_prot_http_nodes
bind 172.16.0.100:80
mode tcp
balance roundrobin
server web1 www.wangxiaochun.com:80 send-proxy check inter 3000 fall 3 rise 5
#nginx配置:变量$proxy_protocol_addr 记录透传过来的客户端IP
http {
log_format main '$remote_addr - $remote_user [$time_local] "$request" "$proxy_protocol_addr"'
server {
listen 80 proxy_protocol; #启用此项,将无法直接访问此网站,只能通过四层代理访问
server_name www.wangxiaochun.com;
......

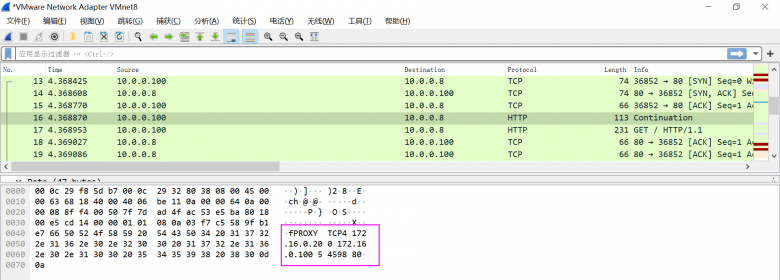

抓包可以看到continuation
信息中带有客户端的源IP
#nginx在开启proxy_protocol前
[root@internet ~]#curl 172.16.0.100
<html>
<head><title>400 Bad Request</title></head>
<body>
<center><h1>400 Bad Request</h1></center>
<hr><center>nginx</center>
</body>
</html>
[root@VM_0_10_centos ~]# tail -f /apps/nginx/logs/nginx.access.log
111.199.187.69 - - [09/Apr/2020:20:48:51 +0800] "PROXY TCP4 10.0.0.100 58.87.87.99 35948 80" sendfileon
111.199.187.69 - - [09/Apr/2020:20:48:54 +0800] "PROXY TCP4 10.0.0.100 58.87.87.99 35952 80" sendfileon
111.199.187.69 - - [09/Apr/2020:20:48:57 +0800] "PROXY TCP4 10.0.0.100 58.87.87.99 35954 80" sendfileon
#在nginx服务器上开启日志格式和proxy_protocal
[root@VM_0_10_centos ~]# vim /apps/nginx/conf/nginx.conf
http {
.......
log_format main '$remote_addr - $remote_user [$time_local] "$request" "$proxy_protocol_addr"'
sendfile on;
keepalive_timeout 65;
client_max_body_size 100m;
server {
listen 80 default_server proxy_protocol ;
......
#nginx在开启proxy_protocol后,可以看客户端真实源IP
[root@VM_0_10_centos ~]# tail -f /apps/nginx/logs/nginx.access.log
111.199.187.69 - - [09/Apr/2020:20:52:52 +0800] "GET / HTTP/1.1" "172.16.0.200"sendfileon
七层IP透传
当haproxy工作在七层的时候,如何透传客户端真实IP至后端服务器
HAProxy配置
在由haproxy发往后端主机的请求报文中添加“X-Forwarded-For”首部,其值为前端客户端的地址;用于向后端主发送真实的客户端IP
option forwardfor [ except <network> ] [ header <name> ] [ if-none ]
[ except <network> ]:请求报请来自此处指定的网络时不予添加此首部,如haproxy自身所在网络
[ header <name> ]:使用自定义的首部名称,而非“X-Forwarded-For”,示例:X-client
[ if-none ] 如果没有首部才添加首部,如果有使用默认值
范例:
#haproxy 配置
defaults
option forwardfor #此为默认值,首部字段默为:X-Forwarded-For
#或者自定义首部为X-client:
option forwardfor except 127.0.0.0/8 header X-client
#listen配置
listen web_host
bind 10.0.0.7:80
mode http
log global
balance random
server web1 10.0.0.17:80 weight 1 check inter 3000 fall 2 rise 5
server web2 10.0.0.27:80 weight 1 check inter 3000 fall 2 rise 5
web服务器日志格式配置
配置web服务器,记录负载均衡透传的客户端IP地址
#apache 配置:
LogFormat "%{X-Forwarded-For}i %a %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
#nginx 日志格式:
$proxy_add_x_forwarded_for:包括客户端IP和中间经过的所有代理的IP
$http_x_forwarded_For:只有客户端IP
log_format main '"$proxy_add_x_forwarded_for" - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" $http_x_forwarded_For';
[root@centos8 ~]#tail /var/log/nginx/access.log
"172.16.0.200, 10.0.0.100" 10.0.0.100 - - [09/Apr/2020:19:10:16 +0800] "GET / HTTP/1.1" 200 4057 "-" "curl/7.19.7 (x86_64-redhat-linux-gnu) libcurl/7.19.7 NSS/3.27.1 zlib/1.2.3 libidn/1.18 libssh2/1.4.2" "172.16.0.200"
#tomcat 配置:conf目录下的server.xml
<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log" suffix=".txt"
pattern="%{X-Forwarded-For}i %h %l %u %t "%r" %s %b" />
验证客户端IP地址
apache日志:
[root@centos7 ~]#vim /etc/httpd/conf/httpd.conf
LogFormat "%{X-Forwarded-For}i %h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
[root@centos7 ~]#systemctl restart httpd
[root@centos6 ~]#hostname -I
10.0.0.6
[root@centos6 ~]#curl http://10.0.0.7
10.0.0.17
[root@centos7 ~]#tail -f /var/log/httpd/access_log
10.0.0.6 10.0.0.7 - - [01/Apr/2020:01:08:31 +0800] "GET / HTTP/1.1" 200 10 "-" "curl/7.19.7 (x86_64-redhat-linux-gnu) libcurl/7.19.7 NSS/3.27.1 zlib/1.2.3 libidn/1.18 libssh2/1.4.2"
10.0.0.6 10.0.0.7 - - [01/Apr/2020:01:08:33 +0800] "GET / HTTP/1.1" 200 10 "-" "curl/7.19.7 (x86_64-redhat-linux-gnu) libcurl/7.19.7 NSS/3.27.1 zlib/1.2.3 libidn/1.18 libssh2/1.4.2"
